Расширение и реконструкция СП ТЭЦ-2, тепловых сетей и электросетевых объектов г.Нур-Султан

Расширение и реконструкция СП ТЭЦ-2, тепловых сетей и электросетевых объектов г.Нур-Султан



ЗАКАЗЧИК: ГУ "Управление топливно-энергетического комплекса и коммунального хозяйства города Нур-Султан"

ГЕНПРОЕКТИРОВЩИК: ЗАО «Институт «КазНИПИЭнергопром»

ГЕНЕРАЛЬНЫЙ ПОДРЯДЧИК: АО "ЦЕНТРКАЗЭНЕРГОМОНТАЖ"

Проект разработан для трех объектов:

Пусковой комплекс №1- Обеспечение выработки тепловой энергии от "запертой" тепловой мощности котлоагрегата ст.№5 типа БКЗ-420-140 СП ТЭЦ-2 и транспортировки ее потребителям.

Пусковой комплекс №2- «Расширение и реконструкция СП ТЭЦ-2 с установкой т.а. ст. №4, тепловых сетей и электросете­вых объектов г.Нур-Султан»

Пусковой комплекс №3 – «Расширение и реконструкция СП ТЭЦ-2 с установкой к.а. ст. №6 типа БКЗ-420-140 и тепловых сетей и электросетевых объектов г.Нур-Султан»

Для покрытия возрастающих тепловых и электрических нагру­зок г.Нур-Султан в проекте предусмотрено и смонтировано наиболее экономичное основное оборудование - котлоагрегат №6 производительностью 420 т/ч и турбоагрегат №4 мощностью 120 МВт.

В проекте дополнительно ко вспомога­тельному оборудованию котлоагрегата и турбоагрегата установливается следующее общестанционное оборудование:

-      два общестанционных подогревателя высокого давления;

-      резервный питательный насос;

-      деаэратор ДСП-500м;

-      БРОУ 13,8/1,З МПа;

-      три пиковых сетевых подогревателя;

-      один охладитель конденсата;

-      сетевой насос I подъема;

-      три сетевых насоса II подъема;

-      два бака запаса деаэрированной подпиточной воды с насо­сами.

Главный корпус расширяется в габаритах и конструкциях су­ществующего здания в пределах 16-18 оси.

С расширением станции смонтирован второй вагоноопрокидыватель типа ВРС-125 (134) в существующем здании разгрузустройства и второй нитки ленточного конвейера №1.

Для подачи вагонов с углем в разгрузустройство предусмотрено две электротележки - толкателя.

Для разморозки вагонов с углем и исключения ручного труда при зачистке вагонов проектируется установка двух разморажи­вающих устройств с электронагревателями.

Открытый склад топлива расширяется на 30000 м3. Для уменьшения пробега бульдозеров предусматрено удлинение ленточных конвейеров выдачи топлива на склад и со склада.

Проектируется установка для отбора и подготовки проб вы­ездного качества угля.

С установкой к.а. №6 производительность топливоподачи составляет 516 т/ч.

В настоящем проекте предусмотрена модернизация дей­ствующей схемы ВПУ подпитки котлов с использованием современной противоточной технологии с полной заменой существующих фильтров на новые. Производительность установки 145 м3/ч на обессоленной воде.

Спроектирован отдельно стоящий склад кислоты и щелочи взамен не отвечающего требованиям техники безопасности существующего склада.

Предусмотрена установка очистки нефтесодержащих сто­ков ТЭЦ с последующим возвратом в цикл очищенных стоков.

Выдачу мощности т.а. ст.№4 осуществляется на напряжение 110 кВ через трансформатор 110/10 кВ мощностью 160 MBт на шины ОРУ 110 кВ и по линиям 110 кВ в энергосистему.

Для подключения блока на шины ОРУ 110 кВ предусматрива­ется сооружение ячейки №24.

Предусмотрена замена существующей аккумуляторной батареи на новую батарею.

Тип блочного трансформатора ТДЦ-160000/110У1. Транс­форматор устанавливается на территории ОРУ 110 кВ.

Предусмотрена установка второго резервного трансфор­матора типа ТРДН-32000/110У1.

В схеме ОРУ 110 кВ произошли следующие измене­ния:

- замена существующих выключателей типа МПК-110 М на выключатели ВГТ-110-2500/40У в ячейках 9, 14, 22, 23;

- замена существующих разъединителей с изоляцией из изо­ляторов OHLU-35 на новые разъединители с усиленной изо­ляцией типа РД (3) - 110Б/1000HVXJ11;

- установка оборудования в ячейке №16 для подключения резервного трансформатора "02Т";

- строительство ячейки №24 для подключения блока №4;

- замена ошиновки сборных шин с АСО400 на АС500 сек­ции "Б";

С установкой турбогенератора ст. №4 и котлоагрегата ст. №6 предусматривается две секции РУСН 6 кВ главного корпуса: одна агрегатная (котла №6), вторая - общестанционная.

Питание общестанционной секции и секции котла ст. №6 пре­дусматривается через трансформатор типа ТРДНС-25000/10, кото­рый подключается отпайкой к блоку №4.

Проектируемые по настоящему проекту две независимые сис­темы внешнего гидрозолоудаления (система гидрозолоудаления с наращиванием карты №1 существующего золоотвала и система гидрозолоудаления со строительством секции №1 золоотвала №2) являются развитием существующей оборотной замкнутой системы ГЗУ с использованием осветленной воды для гидросмыва и транс­портирования золы и шлака.

Протяженность золошлакопроводов с учетом их разводки по дамбам - 6500 м.

Протяженность золошлакопроводов от ограды ТЭЦ с учетом их разводки по дамбам составила 9500 м.

Возврат осветленной воды на ТЭЦ-2 предусматривается с по­мощью насосной, станции осветленной воды по двум трубопрово­дам осветленной воды диаметром 700 мм.

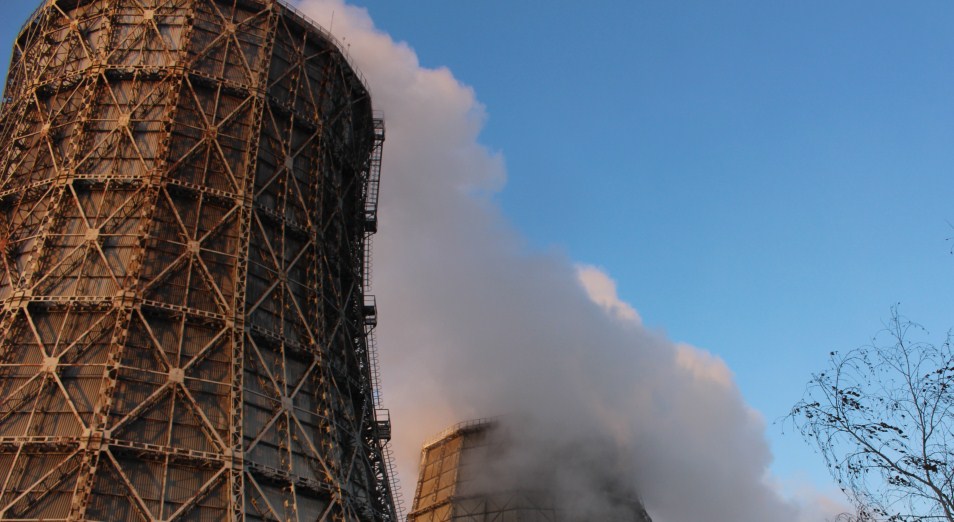

Система технического водоснабжения при расширении ТЭЦ-2 остается без изменения - оборотной. В качестве охладителей на­мечено использование трех градирен - двух действующих градирен №2 и №3 и восстановленной градирни №1 площадью орошения 1600 м2 каждая.
